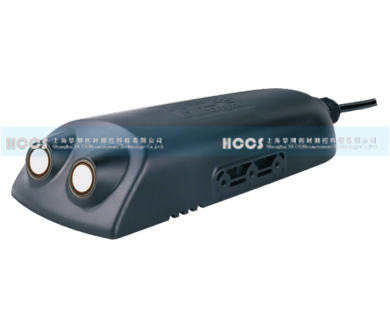

ADCP流量計 |
|
HC-300W-QX型 |
| 換能器頻率 |
2000KHZ |
測量范圍 |
0.1~20.00 m/s （與水流情況相關） |
| 結構 |
分體式 |
測量精度 |
±0.01 m/s |
| 測量種類 |
流速、流量、水深、水溫 |
雷達擴散波束角 |
12-24°可調 |
| 供電 |
24VDC±2V |
自動垂直角度補償 |
精度±1°；分辨率±0.1° |
| 防護等級 |
Ip68 |
流速雷達波 |
覆蓋范圍 50米 |
| 用途 |
在線式測量 |
安裝高度 |
0.1到30米 |
| 流速測量范圍 |
標配是0.03m/s～5.00m/s (傳感器以上水深：40cm) |
外殼材料 |
鑄造鋁合金 |
| 單元層數 |
最大16層 |
防護等級 |
Ip68 |
| 最大測量剖面范圍 |
5米 |
采樣頻率 |
20次每秒 |
| 單元層大小 |
最小12厘米，最大32厘米 |
報警接口 |
2路報警輸出 |
| 長期精度 |
0.5%±5mm |
配置方式 |
具有可視化獨立配置軟件、 支持Modbus 指令遠程修改參數 |
| 水深測量 |
0.02m～10.00m； 分辨率：2mm 精度：±0.5% |
配置軟件 |
可通過配置軟件顯示和傳輸水位、 流速、流量、累計水量、過程線等圖表 |
| 溫度傳感器 |
-2 oC～+70 oC分辨率：0.1oC |
流量計算 |
內置雷達測流水力模型進行進行流量計算， 支持免率定測流模式 |
| 流量范圍 |
10升/秒～99999999立方米/小時 |
擴展性 |
可同時接入多個雷達流速傳感器 構成陣列式雷達測流系統 |
| 默認輸出信號 |
Rs485 |
USB接口 |
具有USB接口連接移動存儲設備 進行測流斷面參數輸入和導入導出功能 |
| |
|
設置功能 |
支持標準斷面和非標準斷面錄入、 可預置雷達實測流速和斷面平均流速 函數關系，并計算流量 |
| |
|
環境適應性 |
溫度：-40～+85℃；濕度：≤95% |
