| 產品圖 |
|
現場圖 |
|
|
|

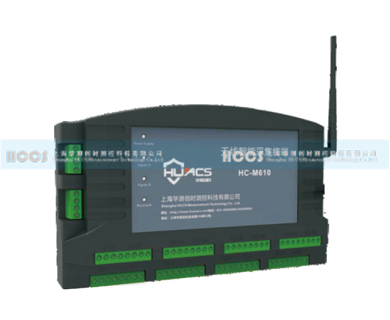

M610多通道振弦采集模塊，專為振弦型傳感器的數據采集而設計，精確采集傳感器的的頻率和溫度數據，可方便的應用于各種土木安全監測項目中，例如：橋梁健康、隧道挖掘、水庫大取安全、滑坡防護、基坑、建筑結構。為了適應現場復雜的安裝環境M610的外形結構非常的輕便小巧。底部?jī)啥擞泄潭萁z孔，只需要四個螺絲就可以方便的將儀器固定到配電柜內。全鋁制機殼，輕便耐用，可使用在極端的巖土工程環境中。 機殼還提供了全金屬屏蔽層，使儀器在電磁環境惡略的條件下得到的數據同樣準確。通信的連接和傳感器的連接全部使用接線端子。減少傳感器安裝過程中的接線步驟，減輕現場人員的勞動強度，節省人力物力。有兩個內部連接的通信端子，有多臺儀器時，可信端子串聯使用。 |
|
|
|
 |
24小時在線 |
 |
多種濾波 |
 |
超大量程 |
 |
高性能處理計算 |
|
|
|
|
|
|
|
|
 |
實時精準 |
 |
快捷安裝 |
 |
IP68防護設計 |
|
|
|
|
|
當確采集命令時，從命令幀中提取需要采集的通道號。接著儀器向傳感器發送激振掃頻信號，以便使傳感器內部的鋼弦振動，此時可聽到傳感器內鋼弦振動的細微聲音。幾毫秒后，停止激振信號的發送，進行頻率的采集。頻率采集完成后通過傳感內部的熱電偶采集傳感器的環境溫度采集后通過響應頓將頻輔顯度的數值返回給上位機。至此，一次采集過程完畢，采集儀進入待機狀態，等待下一條命令。 |
|
| HC-M610技術指標 |
| 項目 |
內容 |
指標 |
| 性能 |
采樣頻率 |
400Hz~5000Hz |
| 采集精度 |
±0.01%FS |
| 無線通訊
|
自適應2/3/4G可擴展其他通訊方式 |
| 溫度讀數范圍 |
-50℃至150℃ |
| 可靠性MTBF |
30000/h WDT看門狗設計，保證系統穩定 |
| 無故障時間 |
>30000h |
| 傳感器接口輸入
|
頻率/RS485 |
| 終端存儲空間 |
16Mbi撮多50000條數據 |
| 系統架構 |
ARM9 |
| 配置管理 |
支持遠程操控 |
| 供電方式 |
DC12-24V |
| 功耗 |
<0.2W |
| 支持藍牙配置 |
|
|
|
|
