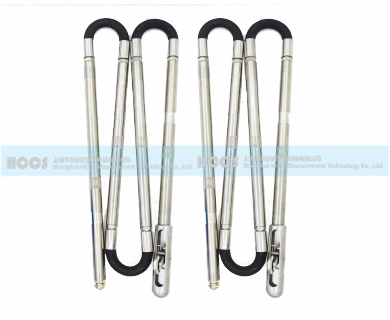

| 產品圖 |
|

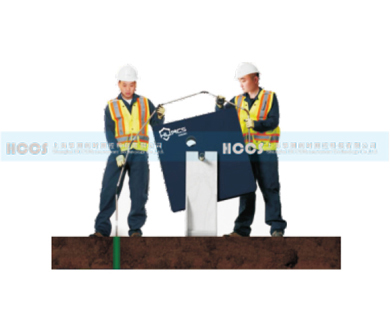

現場圖 |
|
|
|
華測創時生產的陣列位移計是一款靈活柔韌的、標準的3D測量系統。使用一組密實的微電子機械系統加速度計陣列和經過驗證的計算程序測量2D、3D變形。沒有優先軸，自由彎曲并可以豎直和水平安裝。使用加速度計測定單個節相對于重力方向的傾斜。根據制造時生成的校準文件，加速度計軸是對齊的，對每一個義Y和Z形成一個連續的正交軸。 |
|
|
|
 |
24小時在線 |
 |
多種濾波 |
 |
超大量程 |
 |
高性能處理計算 |
|
|
|
|
|
|
|
|
 |
實時精準 |
 |
快捷安裝 |
 |
IP68防護設計 |
|
|
|
|
實時、連續、高精度、安裝簡單、可長期免維護。
適用于各種變形監測、并可測振動、扭轉。
依據工程需要、可反復拆卸重復使用、壽命優于15年 |
|
| 陣列位移計HC-3D-3 |
| 項目 |
內容 |
指標 |
| 型式 |
量測方向 |
3維度（X、Y、Z三向） |
| 角度量程 |
0-360° |
| 分辨率 |
0.0003° |
| 系統穩定性
|
優于±0.5mm ( 38m ) |
| 抗扭轉精度 |
優于0.5° |
| 磁場干擾 |
沒有影響 |
| 溫度記錄 |
實時溫度記錄（每節） |
| 測溫精度
|
0.5°（每節） |
| 采集頻率 |
常規最高1Hz (可定制） |
| 傳感器長度 |
300mm 500mm 1000mm |
| 微機電加速度模式 |
電氣功耗 |
DC5-12V |
| 信號輸出 |
RS485數位式輸出 |
| 防水保證 |
水下300m(4.5MPa) |
| 抗拉保證
|
2T |
| 工作溫度 |
-40~70°C |
| 直徑規格 |
Φ24mm |
| 電場干擾 |
沒有影響 |
| 形變軌跡
|
形變軌跡實時回放 |
| 長度規格 |
單節0.5m或lm可選，總長度定制 |
| 可定制 |
開放式485協議 |
|
|
|
|
|
