| 產品圖 |
|
現場圖 |
|
|

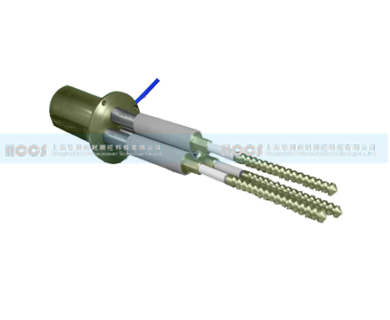

多點位移計是由位移計組（3~6支）、位移傳遞桿及其保護管、減摩環、安裝支座、錨固頭等組成。適用于長期埋設在水工結構物或土規 、土堤、邊坡、隧道等結構物內，測量結構物深層多部位的位移、沉降、應變、滑移等，可兼測鉆孔位置的溫度。
當被測結構物發生變形時將會通過多點位移計的錨頭帶動測桿，測桿拉動位移計產生位移變形，振弦式位移計將變形轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其共振頻率，頻率信號經電纜線傳輸至讀數裝置，即可計算出被測結構物的變形量，并可同步測量埋設點的溫度值。 |
|
|
|
 |
24小時在線 |
 |
多種濾波 |
 |
超大量程 |
 |
高性能處理計算 |
|
|
|
|
|
|
|
|
 |
實時精準 |
 |
快捷安裝 |
 |
IP68防護設計 |
|
|
|
|
|
當被測結構物發生變形時將會通過多點位移計的錨頭帶動測桿，測桿拉動位移計生產位移變形，從而弦的振動頻率。 |
|
| HC-WY200技術指標 |
| 項目 |
內容 |
指標 |
| 綜合參數 |
測量范圍 |
200mm (可定制） |
| 分辨率 |
0.01 mm |
| 工作溫度 |
0~90%RH |
| 側桿
|
Φ8/2000 |
| 重量 |
<1kq |
| 精度 |
0.1 mm |
| 溫度范圍 |
-40~80°C |
| 供電電壓 |
DC 4.5V |
| 輸出
|
RS485/CAN |
| 防護等級 |
IP65 |
|
|
|
|
