滑動式測斜系統廣泛應用于預防地質滑坡、建筑工程施工監測、大壩等場景，用以監測地表下方的深層水平位移。測斜管豎直安裝到地下，地層運動導致測斜管的位移和變形?；瑒邮綔y斜儀系統用在測斜管中進行測量。
首次測量確定當前測斜管的基準管形曲線，后續測量則可以確定管形的變化情況。通過對管形變化數據的分析，可以確定土層移動的大小，速率和深度。
國內滑動式測斜儀制造商眾多，產品價格對比國外大廠（如DGSI新科，SOIL巖土等）有較明顯的優勢，但產品性能差，數據質量低，用戶體驗不佳等問題是目前國內產品普遍存在的問題。針對滑動式測斜系統產品存在的諸多問題，華測創時進行了大量的升級研發。在保證國內產品高性價比的優勢下，大大提高了產品測量精度和穩定性，降低桿身重量，并利用移動設備（如手機、平板電腦等）APP客戶端進行無線數據讀取，存儲和分享，極大提高了用戶的使用體驗。 |
|
數據測量精度高
產品測量分辨率0.01mm，角度重復性±0.003°，測量精度和數據穩定性遠高于國內現有產品，是目前市場上最具性價比的產品之一。
桿身輕便且堅固耐用
具有自主知識產權的桿身設計，減輕了桿身重量，便于運輸和攜帶；同時桿身堅固耐用，適應惡劣的工程現場測量環境；
數據采集快速便捷
利用藍牙無線連接傳感器與采集終端，用戶直接從采集終端（手機）讀取測量數據，大大提高了數據采集的便捷度；
用戶體驗大大提升
華測創時結合大量實際工程測試經驗，自主開發數據采集軟件，從數據測量、現場繪圖到數據分享功能的設計，均貼近國內用戶實際使用的需求和操作習慣。獨創的自動測量模式，更是大大提高了現場測量的效率；
優質售后服務保證
華測創時秉承服務至上的原則，建立了一支高素質的售后服務團隊，為客戶提供快速優質的售后服務保障，提供3年質保期（詳見質保條款），產品生命期內出現任何問題均為客戶提供滿意的解決方案。

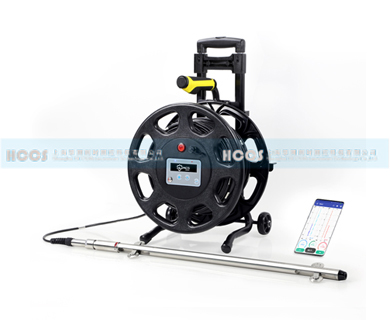

滑動式測斜儀
標配滑動式測斜儀一臺?；瑒邮綔y斜儀兩組定位輪中心距離為500毫米。根據工程測量需求，華測創時可提供兩種規格的滑動式測斜儀：單軸測斜儀；雙軸測斜儀。單軸測斜儀可測量平行于定位輪平面內的傾斜；雙軸測斜儀可同時測量平行于定位輪及垂直于定位輪平面內的傾斜。
控制電纜
標配50米控制電纜一根，其他長度需定制?？刂齐娎|用于控制測斜儀測量深度，向測斜儀傳輸電力以及在測斜儀和藍牙控制線盤間傳輸數據?？刂齐娎|每0.5米設置一個金屬定位環，定位環上有米數標記。控制電纜接頭后方第1個金屬定位環距離測斜儀上方定位輪中心的距離為0.5米。
控制線盤
標配藍牙4.0控制線盤一套，含充電器。藍牙控制線盤可在數據采集移動終端及測斜儀之間無線傳遞指令和數據。線盤內置鋰電池，為測斜儀和線盤供電。系統非工作狀態時，控制電纜盤卷于線盤上，測斜儀置于線盤專門設置的卡槽內，便于收納和運輸。
數據采集移動終端
標配數據采集移動終端一套，包括安卓系統手機、充電器、數據連接線、手機支架等。
滑動式測斜儀數據采集軟件
標配數據采集移動終端已預裝。本采集軟件為華測創時自主研發，安卓智能手機安裝軟件后即成為一臺全功能的數據采集移動終端，軟件功能包括測斜儀參數設定，測斜數據采集，數據圖形繪制，數據導出與共享等 |
|
| HC-CX50技術指標 |
| 項目 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
| 測量范圍 |
|
-30 |
|
+30 |
。 |
| 分辨力 |
|
|
0.001 |
|
。 |
| |
|
0.02 |
|
mm/m |
| 探頭精度 |
|
|
±0.05 |
|
。 |
| |
|
±0.1 |
|
mm/m |
| 零位偏差 |
|
|
±0.05 |
|
。 |
| 系統重復性 |
30m |
|
±1 |
|
mm |
| 防護等級 |
探頭 |
|
IP68 |
|
|
| 采集器 |
|
IP67 |
|
|
| 電纜 |
線徑6.88mm |
|
60 |
|
m |
| 探頭尺寸 |
直徑*長度 |
|
25*710 |
|
mm |
| 測斜管匹配范圍 |
外徑D |
50 |
|
85 |
mm |
| 內徑d |
40 |
|
75 |
mm |
| 顯示屏尺寸 |
OLED |
|
3.12 |
|
inch |
| 電池容量 |
11.4V |
|
3800 |
|
mAh |
| 連續工作時間 |
直川測試模型 |
|
48.9 |
|
小時 |
| 工作及存儲溫度 |
|
-20 |
|
+60 |
℃ |
| 參考范圍 |
|
JB/T12204-2015 |
| |
GB500026-2007 |
| |
ISO18674-3-2017 |
|
|
|
|
|
|
