三維全域形變測量雷達是一種基于高分辨率雷達三維成像、微波相位干涉測量等先進技術的創新型工程檢測與檢測裝備，其具有不受雨雪霧和煙塵火光等影響、不受光照條件限制、可以對場景進行三維測繪、形變測量精度高、體積重量輕、持續使用時間長、 防護能力強等特點，有利于在復雜工程場景中快速部署，對三維場景進行精細重構并實時監測場景微小形變，對可能發生的工程災害、地質災害等進行準確和快速預警，為現場施工和搶險救援人員和裝備的安全提供有效保障。 |
|
|
|
 |
遠距離100-300m |
 |
變形精度0.1mm |
 |
4G全網通 |
 |
真三維重構 |
 |
點面監測 |
|
|
360°全方位掃描覆蓋，形變精度高達0.1ｍｍ
點云重構三維模型，無懼雨霧灰塵

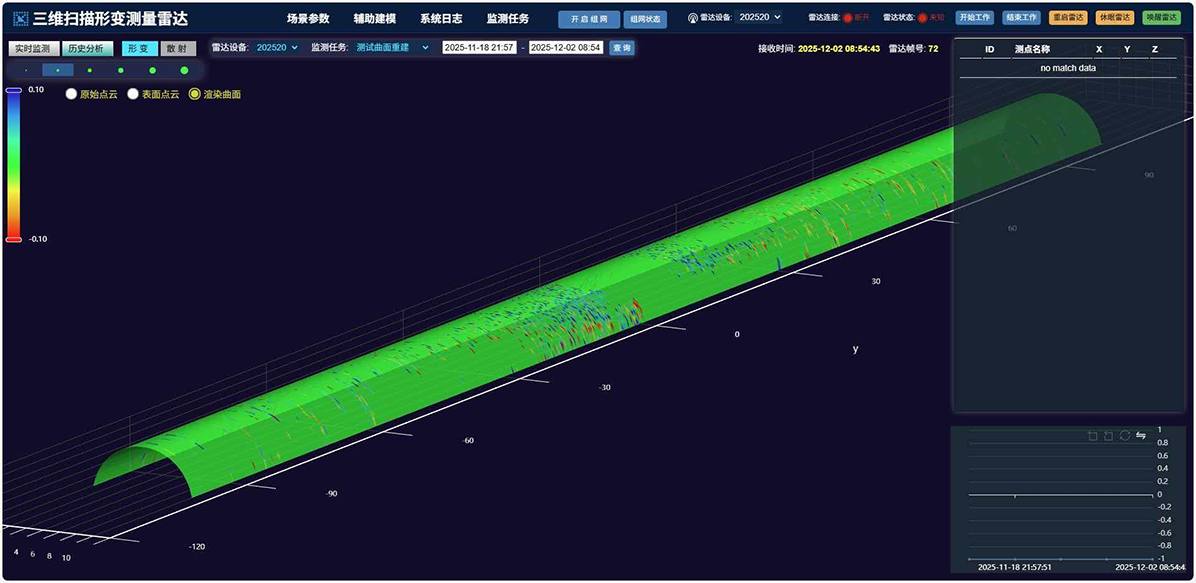

形變數據真三維顯示，重新定義雷達形變監測
低功耗設計，支持休眠定時采集，防護等級IP67，預留API接口 |
|

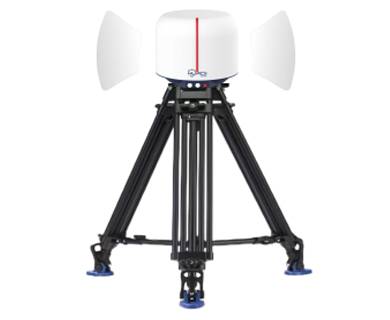

| HC-D30三維全域形變測量雷達 |
| 單次掃描角度覆蓋范圍 |
360°×90°（方位×俯仰） |
距離量程 |
50m / 100m （可選配置） |
| 距離分辨率 |
7.5cm / 15cm / 30cm |
距離測量精度 |
≤5cm（RMS，100m 距離內） |
| 角度分辨率 |
≤2.5°×2.5° |
角度測量精度 |
≤1°（RMS） |
| 形變測量精度 |
≤0.1mm（100m 距離內，RMS） |
單次掃描時間 |
≤30s/幀（僅方位向 360°轉動） |
| 具備傾角傳感器（選配），可輸出設備傾角，俯仰/橫滾測角精度優于 0.01° |
| 具備 RTK GNSS 定位（選配），水平定位精度優于 3mm |
| 具備探測場景三維測繪與重構能力 |
| 可輸出三維場景模型、表面散射圖像、表面形變圖像等 |
| 具備大氣擾動補償能力，24 小時校準誤差≤1mm（RMS，100m 內） |
| 通信接口 RJ45 / WiFi / 4G（WiFi/4G 選配） |
|
|
|
|
|
|
|
|
|
|
