地下工程試驗平臺監測解決方案
模擬打造成地下工程及隧道工程多功能測試平臺，可以對隧道、地鐵區間、地鐵地基坑、建筑物的基坑、高邊坡、軟弱地基等施工過程和工程力學響應等進行模擬實驗，對施工工藝進行驗證和評價，對接近施工環境下的附近建筑物進行安全評估，并且可以對部分監控檢測技術方案進行驗證和試驗。

  橋梁 隧道 邊坡 地鐵 地災 水庫大壩 尾礦庫 建筑物 風力發電 智慧礦山 鉆井平臺 高支模 特種設備

監測介紹

當模型料箱在主機外裝好測試材料后，由牽引纜繩牽引至主機正下放，觸發停止裝置，電機停運轉，導軌下方的液壓裝置開始工作,并將導軌下沉至合理的高度，使料箱落在受測平臺上。

根據操控主機發出的指令，受測箱體頂部的9支液壓桿可單獨工作或協同工作，向下施壓。模型料箱內部的傳感器將獲得的數據傳出，進行后續的處理。

根據操控主機發出的指令，受測箱體兩測的18支液壓桿可單獨工作也可以協同工作，由兩側向模型箱體內施壓。模型內部的傳感器將獲得的數據傳出，進行后續的處理。

00:00 / 00:00


設計思路

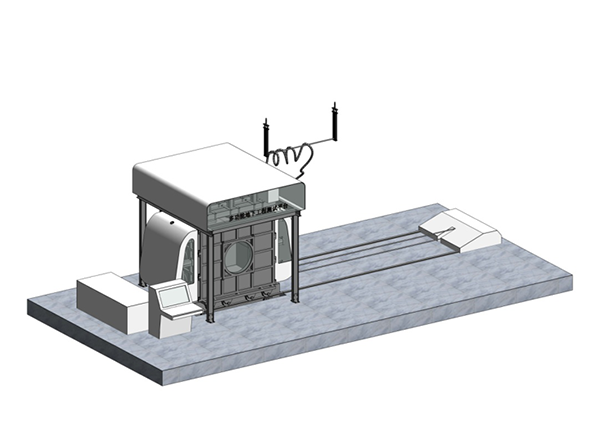

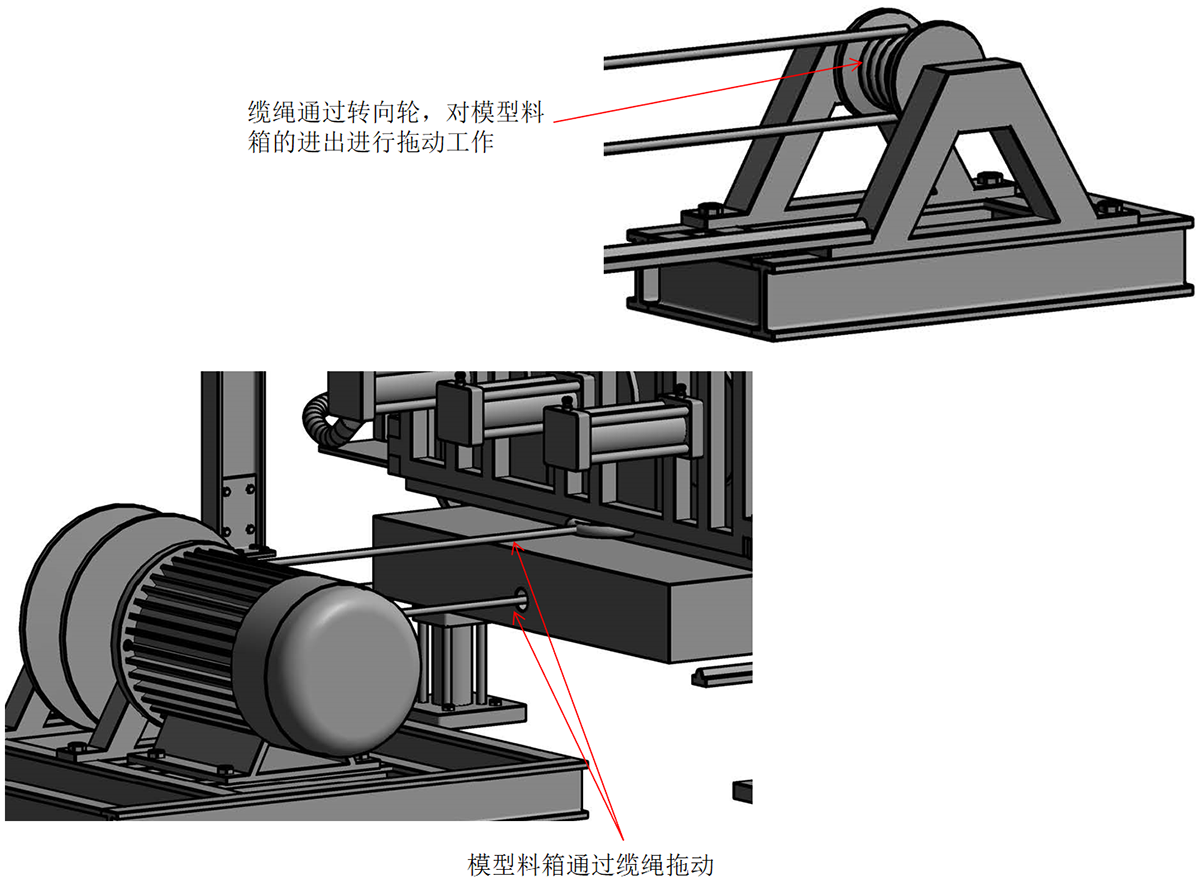

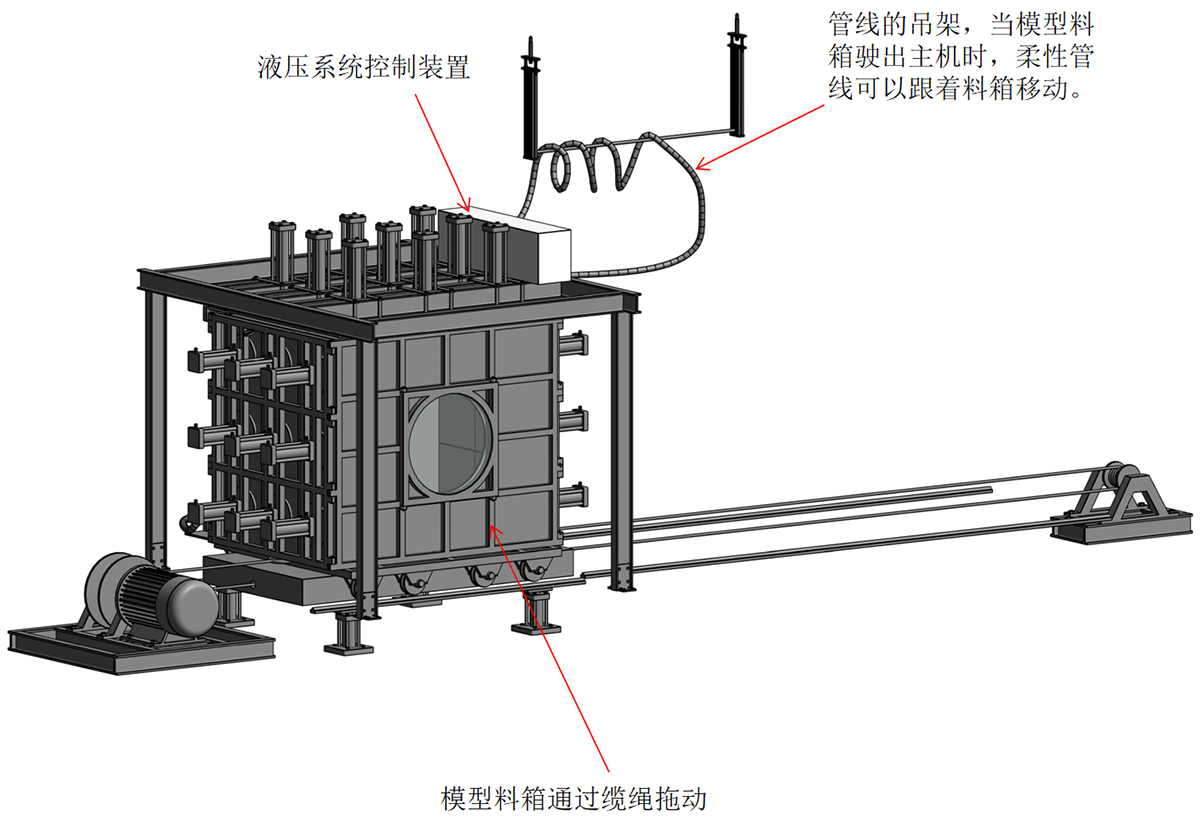

根據功能要求及參考相關資料，本設計一共分為三個部分，分別為可移動部分，固定部分和控制系統。 可移動的部分為模型料箱，兩側分別固定9個液壓缸,一共18個，用于側向受力試驗。 固定部分為地面鋼軌及垂直受力測試主機,頂部固定9個液壓缸用于模擬垂直受力測試,當模型料箱由纜繩牽引至主機正下方后,下方的活動鋼軌自動下降至合適的高度,模型料箱緩緩降落在測試平臺上,從而使料箱底部受力由點變?yōu)槊?能更好地保證設備的安全運行. 控制系統主要轉向輪,纜繩,液壓系統等組成。

工作原理

當模型料箱在主機外裝好測試材料后，由牽引纜繩牽引至主機正下放，觸發停止裝置，電機停運轉，導軌下方的液壓裝置開始工作,并將導軌下沉至合理的高度，使料箱落在受測平臺上。 根據操控主機發出的指令，受測箱體頂部的9支液壓桿可單獨工作或協同工作，向下施壓。模型料箱內部的傳感器將獲得的數據傳出，進行后續的處理。 根據操控主機發出的指令，受測箱體兩測的18支液壓桿可單獨工作也可以協同工作，由兩側向模型箱體內施壓。模型內部的傳感器將獲得的數據傳出，進行后續的處理。 測試完畢后，根據操控指令，受測箱體由纜繩拉出主機至裝卸料的處理區域，進行下一步工作。當模型箱體裝填測試材料后，觀察窗可以打開，便于進行模擬地下工程的挖掘工作。當模型箱體卸料時，模型箱體的前側擋板可以完全打開，方便卸料工作。
裝填料狀態 受測工作狀態

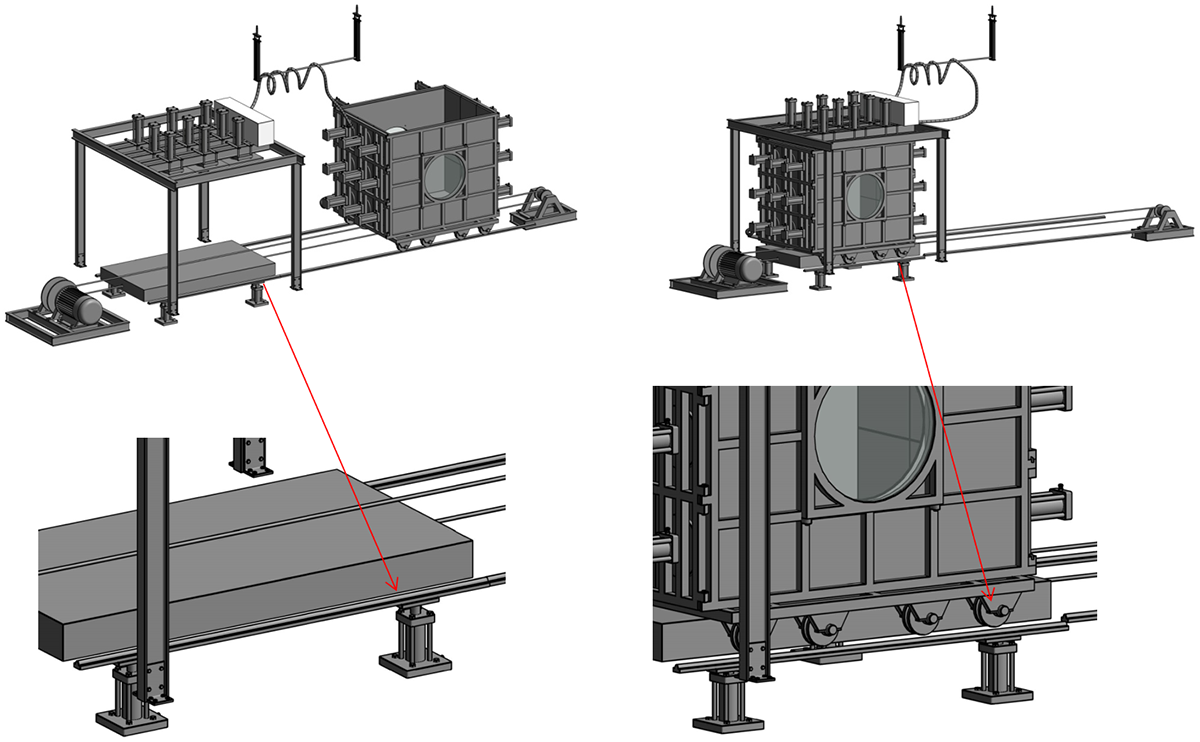

當模型料箱運行至受測區停止后，活動導軌下方的液壓裝置開始工作，將導軌下降，料箱緩緩降至受測平臺上。


料箱拉出時，導軌下方的液壓裝置工作，將導軌推至與右側的導軌同一個水平面 受測時導軌由下方的液壓裝置工作，料箱緩緩降至受測平臺上

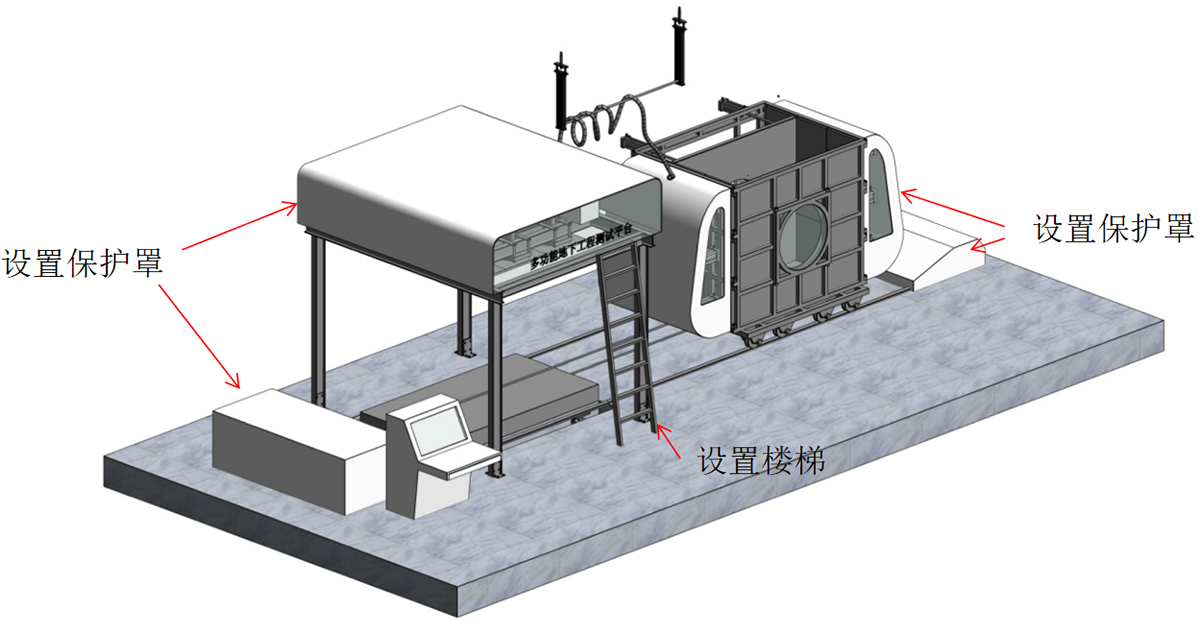

安全防范措施

根據功能特點，本設計不涉及到明火，不涉及到燃燒爆炸等情況。 危險源主要在爬高操作，設備壓傷等。 分析風險源后，得出以下的防護措施： 1.在登高操作時，需要使用安全樓梯。 2.在設計液壓系統時，需要充分地考慮了容錯機制以及精確計算液壓桿的行程距離，即在設計上杜絕有相互沖突的液壓桿行程達到干涉彼此的長度，或者在設計液壓閥時充分考慮此情況的產生。 3.在有電，有夾傷等危險點加保護罩裝置。
